Alat za perforiranje cevi Tip: RT - APPC 1.0.01

Namena:

Alat služi za perforiranje gumenih cevi po unapred utvrđenom režimu.

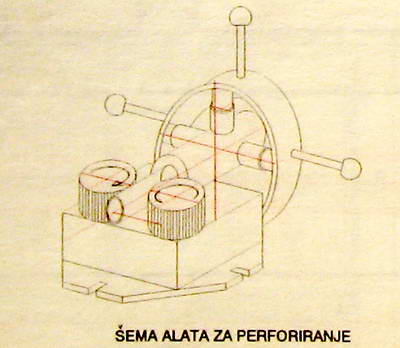

Opis konstrukcije:

Alat se sastoji od noseće čaure, nosača akceleratora, ekscentar ploče koja preko točkića i osovinice deluje na klip. Na klipu se nalazi probijač koji direktno vrši perforiranje. Probijač može biti različitog prečnika od 0,5-2mm. Klip sa probijačem se vraća u početni položaj pod dejstvom opruge.

Princip rada:

Perforiranje gumenih cevi vrši se ručno. Okretanjem ručica koje su postvljene na nosač ekscentra, vrši se pokretanje ekscentra. Okretanjem ekscentra preko točkića i osovinice vrši se pokretanje klipa sa probijačem. Klip sa probijačem se kreće kroz nosač klipa. Okretanjem punog kruga ekscentra, na gumenoj cevi se probijaju 4 otvora.

Tehničke karakteristike:

d - prečnik perforacije 0,5 - 2 mm
D - prečnik za perforaciju 1/2 - 1"
S- debljina zida cevi 6 mm
L - dužina alata 220 mm
B - širina alata 220 mm
